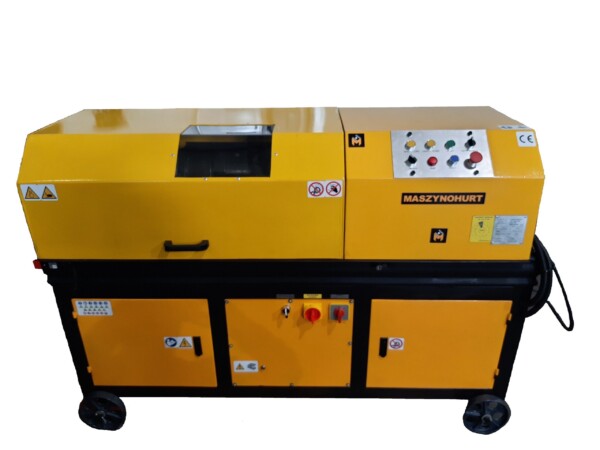

Gwintownica – Walcarka do gwintów FOX AIR M16-39/300 to doskonałe narzędzie dla Twojej produkcji, które umożliwia skuteczne i precyzyjne wykonywanie gwintów poprzez walcowanie (uzyskasz gwint od M16 do M39)
Możesz użyć zarówno pręt gładki jak również żebrowany.
Dzięki temu innowacyjnemu procesowi, gwintowanie prętów staje się o wiele łatwiejsze, szybsze i mniej kosztowne od gwintowania przy użyciu narzynek. Gwintownica wykonuje czynności automatycznie dzięki zastosowaniu siłowników pneumatycznych, co minimalizuje konieczność każdorazowego ręcznego ustawiania długości gwintu. Oznacza to, że Twoi pracownicy będą mogli skupić się na innych czynnościach produkcyjnych, co zwiększy wydajność Twojej produkcji.

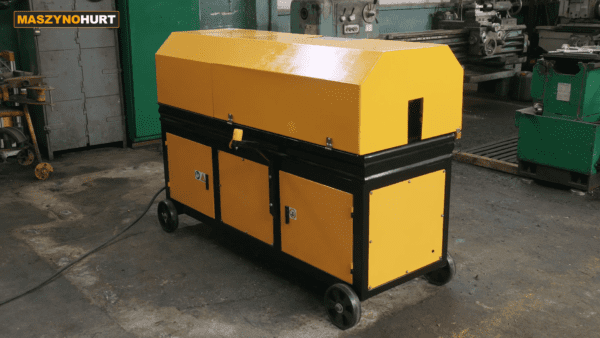

Walcarka ma wymiary 1900x900x1200 mm i wagę 600 kg, co sprawia, że jest łatwa w transporcie i zajmuje niewiele miejsca w hali produkcyjnej.
Silnik o mocy 7,5 kW zapewnia wysoką moc i niezawodność działania.
Gwintownica jest przeznaczona do obróbki prętów gładkich i żebrowanych o średnicy od Ø16 do Ø40 (gwint od M16 do M39) i maksymalnej długości gwintu 300 mm. Ponadto opcjonalnie umożliwia również wykonywanie lewych gwintów, co daje Ci większą elastyczność w produkcji.
Prędkość obrotów walcarki wynosi 76 r/min, co zapewnia szybkie i skuteczne wykonywanie gwintów, zwłaszcza w porównaniu do tokarni. Dzięki temu, Twoja produkcja będzie bardziej efektywna, a Ty będziesz mógł zwiększyć swoje zyski, poprawić jakość swoich produktów co przełoży się na zadowolenie swoich klientów.
Wybierając naszą gwintownicę-walcarkę, otrzymujesz narzędzie, które pozwoli Ci osiągnąć większą precyzję, szybkość i wydajność w produkcji.
Parametry:
Specyfikacja:
| Wykonuje gwinty poprzez walcowanie | możliwość wykonywania lewych i prawych gwintów |
| Wymiary | 1900x900x1200 mm |
| waga | 600 kg |
| Wykonywane gwinty | od M16 do M39 z pręta gładkiego i żebrowanego (standardowe średnice handlowe) |
| Moc silnika | silnik 7,5 kW (zabezpieczony przed przeciążeniem) |
| prędkość obrotów głowicy | 76 r/min |
| pneumatyczne sterowanie posuwu głowicy oraz pracy imadła |
Co trzeba zrobić aby wykonać gwint?
Aby wykonać gwint za pomocą tej maszyny, należy wykonać następujące czynności:
- Ustawić noże skrawające i walce gwintujące pod zadany rozmiar gwintu (wzornik w zestawie)
- Ustawić żądaną długość gwintu na przymiarze, (wyłącznik krańcowy)
- Umieścić pręt w imadle (poprzez użycie przycisku nożnego nastąpi automatyczny zacisk imadła),

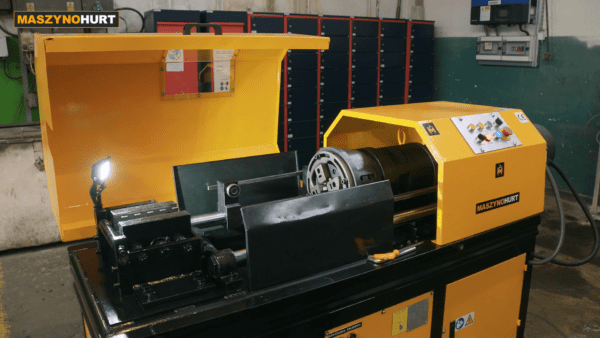

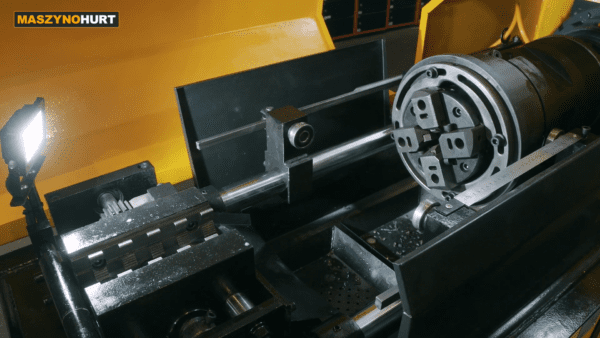

- Głowica uruchamia się i wykonuje skrawanie pręta do ustawionego wymiaru, a następnie walce gwintujące wygniatają gwint na pręcie,
- Po wykonaniu zadanego gwintu, maszyna automatycznie zatrzymuje się i głowica wraca do pozycji początkowej,
- Następuje otwarcie imadła i można wyjąć pręt z wykonanym gwintem.
Jakie wyposażenie jest zawarte w cenie maszyny?
Standardowo wyposażamy gwintownicę w:
- komplet noży skrawających
- komplet rolek walcujących na dowolnie wybrany skok gwintu
Potrzebuję wykonać różne gwinty od M16 do M39. Jakie walce gwintujące będą potrzebne?
Jeśli chcesz wykonać gwint:
M16 – potrzebujesz walce o skoku gwintu 2.0
M18, M20, M22 – potrzebujesz walce o skoku gwintu 2.5
M24, M27 – potrzebujesz walce o skoku gwintu 3.0
M30, M33 – potrzebujesz walce o skoku gwintu 3.5
M36, M39 – potrzebujesz walce o skoku gwintu 4.0
Czy możliwe jest wykonywanie gwintów metrycznych lewych?
TAK, w tym celu należy doposażyć gwintownicę podczas zamówienia w element głowicy do walcowania lewych gwintów.
Jakie pręty mogę użyć do wykonywania gwintów za pomocą tej maszyny?

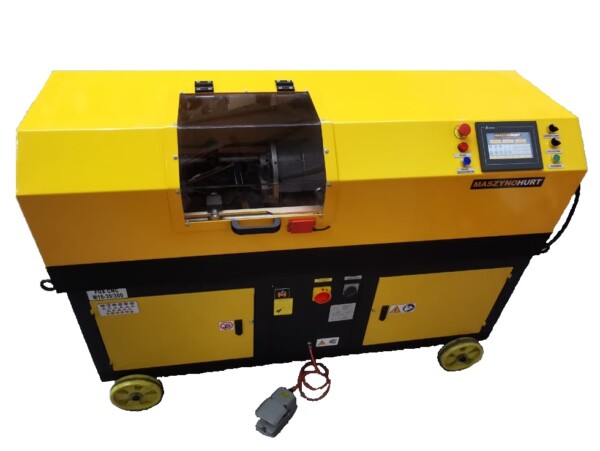

Gwintownica FOX CNC M16-39/300 jest przeznaczona do wykonywania gwintów na prętach żebrowanych i gładkich o standardowych średnicach handlowych takich jak:
- pręt Ø16 – gwint M16,
- pręt Ø18 – gwint M18,
- pręt Ø20 – gwint M20,
- pręt Ø22 – gwint M22,
- pręt Ø25 – gwint M24,
- pręt Ø28 – gwint M27,
- pręt Ø32 – gwint M30,
- pręt Ø35 – gwint M33,
- pręt Ø38 – gwint M36,
- pręt Ø40 – gwint M39
Jaka jest minimalna długość pręta, który chcę nagwintować?
Minimalna długość pręta wynosi 80 cm.
Czy ta maszyna jest łatwa w obsłudze?
TAK, ta gwintownica jest łatwa w obsłudze. W dołączonej instrukcji obsługi, zawarte są szczegółowe informacje, dotyczące prawidłowej i bezpiecznej pracy maszyny.
Dodatkowo po zakupie otrzymasz film instruktażowy z prawidłowej obsługi maszyny.
Czy jest możliwe również dodatkowe przeszkolenie z obsługi?
TAK, istnieje możliwość dostarczenia maszyny oraz przeszkolenia operatora gwintownicy z prawidłowej i bezpiecznej pracy urządzenia przez naszych serwisantów.
Czy walcowanie gwintów jest lepsze od gwintowania za pomocą narzynek?
TAK, gwintowanie poprzez walcowanie jest bardziej precyzyjne i zapewnia lepszą jakość wykonania gwintów.
Dodatkowo, jest to metoda bardziej wydajna i ekonomiczna w porównaniu do stosowania narzynek.
